小蟲體自動測報系統功能概述：

小蟲體自動測報系統又稱小蟲體自動識別系統，小蟲體蟲情測報儀，小蟲體自動測報系統是山東九丞智能科技有限公司生產的一款新型圖像式蟲情測報工具。該系統能夠高效誘集、智能識別并統計分析毫米級趨光性害蟲，如稻飛虱、葉蟬科、綠盲蝽等。它通過活體拍照、專一誘蟲光譜、深度學習算法識別等技術，實現對這些微小蟲體的精準監測。它主要適用于農業領域，尤其是稻田、茶園以及果園等場景。

小蟲體蟲情測報儀是參照國標GB/T 24689.1-2009《植物保護機械 蟲情測報燈》相關標準，針對“毫米級小蟲體測報”改進優化的一款圖像采集蟲情測報工具，設備基于“溫控、時控、雨控、光控、平臺聯網控制”的技術思路，配合設備的“機械組件與高清攝像頭”，在無人監管的情況下，可自動完成“誘蟲、殺蟲、圖像采集、蟲體收集”等系統作業。

另外，設備利用“物聯網通訊網絡”與“云端服務平臺”進行信息交互，可將“蟲害圖像、環境數據、設備狀態、供電狀態”等信息上傳至軟件平臺，“云端服務平臺”依托“蟲體大模型AI數據庫”對蟲害圖像信息進行“AI自動識別、統計分析、生成報表”，以此實現對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足“蟲害標本采集、蟲情分析預測”的功能需要。

小蟲體自動測報系統工作原理：

小蟲體蟲情測報儀基于“溫控、時控、雨控、光控、平臺聯網控制”的技術思路，利用“光誘、性誘”的誘蟲原理，通過風機轉動產生負壓氣流將“稻飛虱、葉蟬科、綠盲蝽”等毫米級小蟲體吸入到收集器進行“風干、脫水滅殺”，配合設備的“機械組件與高清攝像頭”，在無人監管的情況下，對誘捕的害蟲進行“采集圖像、收集蟲體”等系統操作，然后利用“物聯網通訊網絡”將“蟲害圖像、環境數據、設備狀態、供電狀態”等信息上傳至軟件平臺識別、分析，填補了當前毫米級蟲體測報的空白。

供電方式：220VAC或太陽能供電。

平均功耗：

整機功耗：≤30W；

待機功耗≤10W；

絕緣電阻：≥2.5M?（漏電保護）

工作環境：0~70℃，0~85%RH(無凝結)；

整機結構：

整機尺寸：355mm*275mm*710mm（常規配置）。

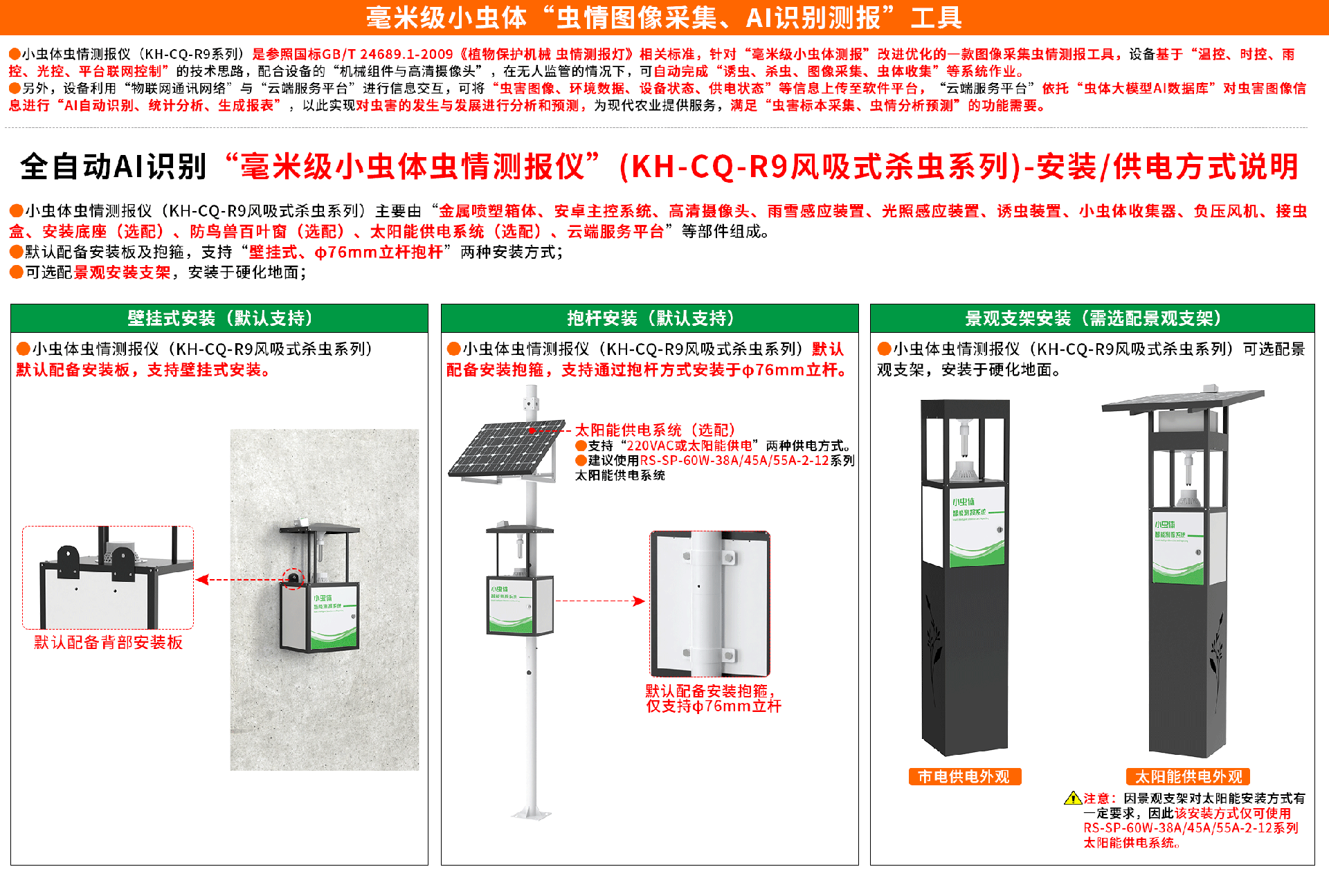

小蟲體蟲情測報儀（KH-CQ-R9風吸式殺蟲系列）主要由“金屬噴塑箱體、安卓主控系統、高清攝像頭、雨雪感應裝置、光照感應裝置、誘蟲裝置、小蟲體收集器、負壓風機、接蟲盒、安裝底座（選配）、防鳥獸百葉窗（選配）、太陽能供電系統（選配）、云端服務平臺”等部件組成。

安卓主控系統：

支持7寸（默認）安卓觸控屏；

支持“4G（默認）、以太網”等通訊方式；

支持“遠程OTA、GPS定位、自動校時、蟲害圖像本地備份、蟲害圖像斷網續傳”等功能。

支持觸屏查看本機“環境數據、機械組件實時狀態、蟲害圖像備份信息、網絡狀態、基本參數、ICCID”等基礎數據信息；

支持觸屏控制本機“誘蟲裝置、負壓風機裝置、落蟲裝置、攝像頭”等機械組件啟動運行，更改本機“工作模式”；

支持觸屏設定本機“開始時間、結束時間、引蟲時長、誘蟲燈開啟時長、雨后延遲開啟時長、網絡通訊”等運行參數；

攝像頭參數：

支持USB接口，方便現場更換。

支持“500萬（默認）、800萬、1200萬、2000萬”等多種高清像素圖片拍攝，蟲情圖像為JPG格式，清晰度能夠達到人工識別昆蟲種類的要求。

誘蟲裝置：

支持“光學誘蟲（默認）、生物信息素誘蟲(定制)”兩種誘蟲方式；

光學誘蟲采用主波長為365nm的6W黑光燈管，燈管啟動時間≤5S。

機械組件：

小蟲體蟲情測報儀內部機械組件包含“小蟲體收集器、負壓風機裝置、落蟲裝置、圖像采集裝置（攝像頭）”等部件；

小蟲體收集器：小蟲體收集器采用毫米級進蟲口結構，在有效捕捉“稻飛虱、葉蟬科、綠盲蝽”等毫米級微型蟲體的情況下，還可過濾大型昆蟲干擾。

負壓風機裝置：害蟲受光源吸引后，利用風機轉動產生負壓氣流將“稻飛虱、葉蟬科、綠盲蝽”等毫米級微型蟲體吸入到收集器進行“風干、脫水滅殺”。

落蟲裝置：小蟲體收集器內部采用落蟲板方式，為“蟲害圖像采集、蟲體收集”作業提供支撐平臺，可保證不同時間段的蟲害信息不混淆。

工作模式：

①、支持“自動控制、平臺/APP聯網控制、本地觸屏控制”三種工作模式切換。

②、自動控制模式：

支持“溫控（選配）、時控、雨控、光控”四種邏輯制約的自動工作模式，使設備在“相應季節的設定時間，滿足無降水、無光照的條件情況下自動完成對蟲害的“誘捕、滅殺、圖像采集、蟲體收集”等系統作業。

溫控技術（選配）：通過采集現場環境溫度，判斷當前季節，冬季環境溫度小于程序設定值時，控制設備停止運行，達到了節省能源、延長設備使用壽命的目的。

時控技術：依據靶標害蟲的生活習性規律，通過設置設備的“工作起始時間、工作時長、誘蟲燈開啟時長、引蟲時長、雨后延遲開啟時長”等參數，預設多個工作時間段。

雨控技術：通過采集雨雪傳感器的當前狀態，判斷當前有無降水，有降水時控制停止設備的作業流程，保護設備相關部件。

光控技術:利用害蟲在“夜間活躍度高、趨光”的行為特點，通過采集光照傳感器的光照強度判斷晝夜、且不受瞬間強光影響，入夜后當即控制“誘蟲燈”啟動、在實現理想誘捕效果的情況下，還可節省能源、延長誘蟲燈的使用壽命

支持通過云端照務器、APP遠程聯網控制“誘蟲裝置、負壓風機裝置、落蟲裝置、攝像頭”等機械組件啟動、運行
